Joints toriques viton pour des raccords rapides (référence ducasti des raccord 81440101A) d'un hypermotard 1100

Question

Bonjour,

 je recherche des joints toriques viton pour des raccords rapides(référence ducasti des raccord 81440101A) d'un hypermotard 1100.
 J'ai mesuré, mais je n'ai pas d'outil précis, diamètre intérieur 0.8mm diam ext 1.1mm diam du fil 1.5.
 je ne trouve pas ces dimensions sur votre site.
 Vous avez peu être déjà eu un demande similaire..

 Cordialement

Answer 1

Bonjour,

Si les dimensions que vous indiquez sont bien en millimètres comme vous le précisez, cela va être très difficile...!

En effet, pour le 0.80 mm de diamètre intérieur pas et problème, ça existe.

Par contre, si il fait 1.10 mm d'extérieur, cela veut dire que le diamètre du tore/fil est de 1.10 - 0.80 = 0.30 / 2 = 0.15 mm > Autant dire un cheveux

Le plus proche que nous puissions avoir en 0.80 mm d'intérieur est en tore de 0.40 mm > soit 0.80 + (0.40 x 2) = 1.60 mm de diamètre extérieur

Vous trouverez ci-dessous le lien direct de cette dimension :

https://www.fishoponline.com/joints-toriques-fpm-viton/12200005-JOINT-TORIQUE-080x040-mm-FPM-VITON-70.html#

Nota : Nous n'avons malheureusement jamais eu de demande similaire pour ce "véhicule"

Restant à votre disposition

Answer 2

Bonsoir,

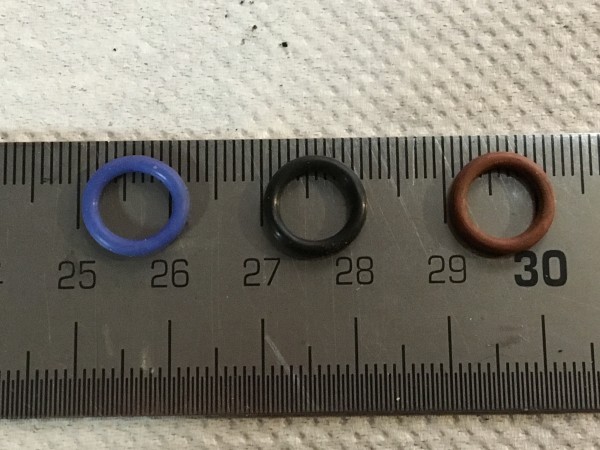

Merci pour le retour , je vous envoie une photo au cas où j’aurais mal mesuré !

Merci

Answer 3

Bonjour,

Merci pour le photo.

Vos dimensions ne sont donc pas en millimètres mais en centimètres (cm), et cela donne du coup des joints "plus gros" et plus classiques.

Par contre, il est vrai qu'une mesure au réglet n'est pas suffisamment précise pour des joints toriques, car on travail en général au dixième de millimètre (0.1 mm soit 0.01 cm) pour les diamètres intérieurs et de tore.

Si je reprends les dimensions que vous citiez au début, cela donnerait donc un joint torique de 8.00x1.50 mm, soit 11.00 mm de diamètre extérieur (correspondance en centimètres > 0.80x0.15 cm, soit 1.10 cm d'extérieur)

Sans aucunes garanties que ce soit cette dimension précise qu'il vous faut, vous trouverez néanmoins ci-dessous le lien direct de cet article :

https://www.fishoponline.com/joints-toriques-fpm-viton/12200463-JOINT-TORIQUE-800x150-mm-FPM-VITON-80.html#

Cordialement

Answer 4

Bonjour

Méa culpa pour l’échelle !

Oui , c’est la bonne dimension que vous me donnez car hier soir j’ai retrouvé sur le forum ducati, les dimensions que vous me donnez.
8.00X1.50 mm qté 4

Et j’ai donc aussi besoin de

8.00X2.00 mm Qté 4

Et dernière question, à quoi correspond viton 70,80 et les couleurs?

Merci

Answer 5

Bonjour,

> Pour la dimension 8.00x2.00 mm, vous trouverez le lien direct ci-dessous :

https://www.fishoponline.com/joints-toriques-fpm-viton/12200475-JOINT-TORIQUE-800x200-mm-FPM-VITON-80.html#

> Pour la couleur (en dehors de certaines industries de pointe) cela sert essentiellement a pouvoir identifier de visu les joints qui sont en FPM/Viton de ceux qui ne le sont pas.
Mais les caractéristiques essentielles restent les mêmes quel que soit la couleur. C'est à vous de voir, mais attention, la version verte par exemple est souvent plus cher car moins de volumes de fabriqué.

> Pour les chiffres 70, 80 ou même 90, cela correspond à la dureté du caoutchouc (en shore).
- 70 Shores > plus souple > C'est la dureté la plus standard
- 80 Shores > plus dur et moins élastique > En général on passe sur cette dureté quand il y a un peu plus de dureté ou besoin de moins de frottement
- 90 Shores > encore plus dur et encore moins élastique > A éviter sur des applications courantes, car si il y a des mouvements répétés et nombreux, cela peut finir par marquer les pièces métalliques

Dans votre cas, une dureté de 80 Shores me semble adaptée, mais tout dépend de ce préconise le constructeur, c'est le seul a pouvoir le dire avec certitude
